Специально для проектных организаций мы предлагаем разработанные и согласованные типовые проектные решения для Станций очистки бытовых (5-240 м.куб/сут) и поверхностных (5-40 м.куб/сут) сточных вод. Будем рады сотрудничать с Вами и предоставить всю информацию по нашим проектам!




Установка «Бриз-М10»

Установка применяется для очистки сточных вод от небольших кафе, офисов, домов отдыха, магазинов. К одной установке возможно подключение нескольких дачных домиков, коттеджей, что удешевляет ее использование для отдельной семьи. Установка марки "БРИЗ М-10" рассчитана на обслуживание 43 человек при их проживании в комфортных условиях (из расчета 230л/чел в сут.).

Исходные данные

  • Расчётные удельные расходы воды и количества загрязняющих веществ приняты в соответствии с СНиП 2.04.01-85, СНиП 2.04.03-58* и ТСН ВиВ-97 МО.
  • Норма водоотведения составляет 230 л/чел.сутки.
  • Условное число жителей - 43 чел.

     Расчётные концентрации загрязняющих веществ на входе и выходе из установки:


Наименование инградиентовЕд. изм.ВходВыход
1Взвешенные вещества мг/л283 ≤5-6
2БПКполн мг/л326 ≤3-4
3Азот аммонийных солей мг/л34,80,39-0,78


     Проектные решения разработаны в соответствии со СНиП 2.01.07-85 и СНиП 23-01-99 для строительства в районе со следующими природно-климатическими условиями:

  • рассчётная температура наружного воздуха -30°С;
  • климатический район строительства - 11 В;
  • нормативное давление ветра для I ветрового района - 23 кг/м2 (0,23 КПа);
  • нормативная снеговая нагрузка для 111 снегового района - 100 кг/м2 (1,0 КПа);
  • глубина сезонного промерзания грунтов - 1,8-1,9 м;
  • грунты непросадочные, непучинистые;
  • уровень подземных вод - не регламентирован;
  • рельеф участка - спокойный;

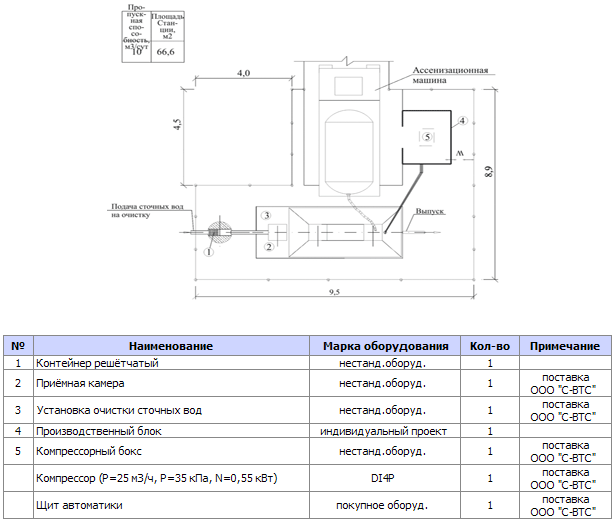

Схема генплана

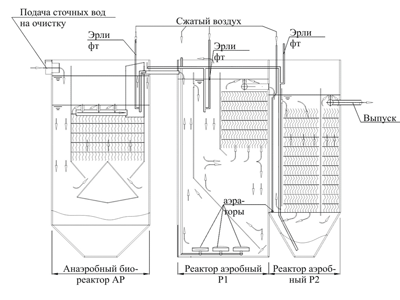

Технологическая схема очистки воды

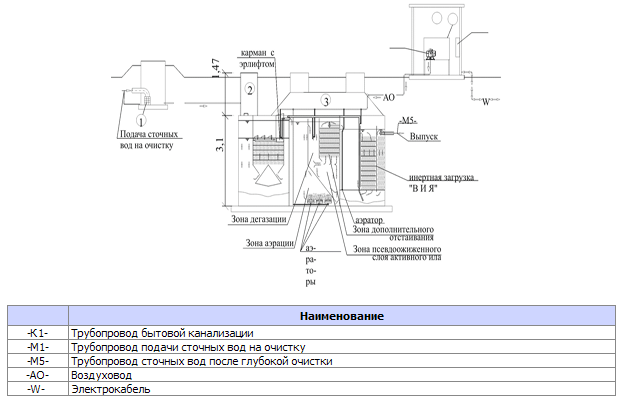

Схема движения воды
